Какие бывают элеваторы? Существует множество типов, предназначенных для разных целей и специфических потребностей. Например, заготовительные, производственные, элеваторы длительного хранения. Каждый вариант имеет свои характеристики и преимущества.
Зачем нужны? Элеваторы — инженерные сооружения, которые значительно облегчают перемещение грузов на большие высоты. Они являются неотъемлемой частью современной инфраструктуры, обеспечивая безопасность хранения зерна.
В этой статье:
Функции элеватора и принцип работы
Для промышленной заготовки и обработки урожая культур используют такие сооружения, как элеваторы. Иными словами, эти объекты представляют собой высокотехнологичные предприятия с инновационным оборудованием для сбережения зернопродуктов в особых условиях, где они доходят до определенного кондиционного состояния.
Сооружение состоит из конструкций силосного вида. Это универсальный объект, в комплекте которого есть сушилки, само зернохранилище, рабочие корпуса, силосные постройки и другое. Элеваторы всегда были составной частью производств по хранению и переработке зерна. На зерновых элеваторах устанавливаются силосы, их вместимость может доходить до 50 тысяч тонн зерна.
Элеватор – это промышленное зернохранилище, его конструкция учитывает весь цикл по приему, обработке, хранению и отпуску зерна, он функционирует по принципу последовательного выполнения технологического процесса. Это высокомеханизированное предприятие.
- Приемка зерна. Производится с разного типа наземного транспорта. На заготовочных элеваторах для земледельцев организованы пункты выгрузки с приямками и бункерами. На перевалочных – практикуются пристани (на стыке водных артерий и железнодорожных путей).
- Обработка и подготовка. Устройство зернохранилища дает возможность очищать груды зерновых, сушить в зерносушилке и классифицировать по размеру (сортировка). Применяются также, с учетом первоисточника привоза урожая, наборы профессионального оборудования и транспортных установок ЗАВ и КЗС определенной производительности, сушилки зерна шахтного типа, всасывающие устройства.
- Хранение. Главная забота элеваторов. Зернохранилища спроектированы на основании силосов с обеспечивающими системами снаружи и внутри.
- Отгрузка зерна. Элеватор – это узел с логистической схемой, обеспеченный набором инженерного оборудования для отгрузки зерновых в любом масштабе, применяющий конвейеры, пневматические рукава и бункеры. Обустройство основывается на количестве хранения зерна и пропускной способности транспорта для выдачи зернопродукта.
Разновидности элеваторов
Какие бывают элеваторы по своему назначению?
С учетом объемов принятой зернопродукции различаются:
- Элеваторы заготовительные. Получают и очищают зерно от агрохозяйств. Рассчитаны на короткие и средние сроки складирования, дальнейшую отгрузку зернопродукта в более крупные подразделения (на 15–100 тысяч тонн).
- Элеваторы длительного хранения. Для немалых объемов зернопродукта (от 150 тысяч тонн), поддержания его кондиционности и периодической отправки на обработку.
- Производственные элеваторы. Предназначены для хранения 10–15 тысяч тонн зерна для быстрой отправки на предприятия и поддержания зернозапаса.
- Портовые элеваторы. Созданы для приемки и перевалки зерна с различными сроками хранения и загрузки вагонов, судов, грузовых машин.
Разновидности элеваторов
Какие бывают элеваторы?
Различные элеваторы рассчитываются и обеспечиваются установками в соответствии с особенностями сбережения зерна и необходимого технического обеспечения. Это учитывается при подготовке задания на проектирование и основано на требованиях к будущему зернохранилищу.
Устройство элеватора
Элеватор помогает решить множество задач по хранению урожая. Он имеет промышленные масштабы с комплексом инженерных сооружений, обеспечивающих не только прием зерна, но и его чистку, сушку, подготовку к хранению, а также внутреннее перемещение и отпуск зернопродукта. Зерновой элеватор решает главную задачу – сохранение кондиционного зерна. Зернохранилище является унифицированным комплексом, оснащенным всеми современными механизмами и необходимыми установками:
Приемные системы и оборудование
Для разгрузки зерна во временные емкости созданы приямки, бункеры, подъемники для машин, пневморукава для судов и вагонов. Комплект оборудования зависит от логистики.
Оборудование для очистки и подготовки зерна
По технологии могут быть задействованы зерноочистители КЗС и ЗАВ в виде модульных решений. На отдельных линиях устанавливаются аспирационное, очистное и другое оборудование. Элеваторы могут принимать зернопродукт лишь первой очистки и зерно готового качества.
Внутренний технологический транспорт элеватора
Это структура конструкций и машин для внутреннего перемещения зерна. Обычно в него входят:
- горизонтальный или наклонный скребковый конвейер;
- ковшовая нория для подъема зерна;
- система пневмодоставки;
- самотеки с заглушками, заслонками и другими устройствами для управления потоком зерна;
- конвейеры и рукава для доставки зерновых в силосы;
- шнековые транспортеры для загрузки в силосы, а также выгрузки.
Устройство элеватора
Оборудование для аспирации
На участках элеватора применяются аспирационные установки очистки воздуха для защиты от запыления помещений, где хранится и перерабатывается зерно. Пыль удаляется из воздушного потока путем всасывания или задержки.
Классификация элеваторов по типу оборудования
Элеватор – это механизм непрерывного действия, транспортирующий насыпные грузы в вертикальном или наклонном направлениях (70–75 градусов). Перемещаются не только сыпучие, но и штучные грузы.
Такие элеваторы имеют следующие секции:
- барабаны (2), или звездочки, – приводные и натяжные;
- цепь, или лента, в качестве тягового инструмента;
- ковши.
С учетом типа тягового органа элеваторы строятся с использованием ремней или цепей (1-цепные и 2-цепные). Какие бывают элеваторы для хранения зерна? Давайте посмотрим, что именно они собой представляют по устройству грузонесущего элемента:
Люлечные и полочные элеваторы
Для перемещения штучных грузов (ящики, бочки, мешки, бидоны) или насыпи применяются полочные и люлечные элеваторы. Такие механизмы могут опускать и поднимать груз с этажа на этаж с промежуточной погрузкой и выгрузкой.
Классификация элеваторов по типу оборудования
У люлечных элеваторов тяговым инструментом являются втулочные цепи (катковые и пластинчатые). Люльки движутся со скоростью 0,2–0,3 м/с, закреплены шарнирами, изготовлены 1-пальцевыми или 2-пальцевыми. Цепь снабжена направляющими шинами и ходовыми роликами, чтобы предотвратить их боковое раскачивание.
Ковшовые элеваторы
Типы ковшовых элеваторов классифицированы следующим образом:
- по характеру установки (наклонный, вертикальный);
- по характеру расположения ковшей (сомкнутые ковши и расставленные);
- по скорости перемещения (быстроходные и тихоходные).
Какие бывают элеваторы? Элеваторы более выгодны по сравнению с другими транспортирующими единицами. Они не занимают много места, а конструкция и механизмы расположены компактно. Потому элеваторы применяются в основном для межэтажной транспортировки.
Надежность и производительность ковшовых устройств зависит от свойств перемещаемых материалов. Во время зачерпывания тяговые узлы и ковши берут на себя большую нагрузку. Это грозит быстрым износом механизмов. Однако если правильно выбрать скорость перемещения ковшей, форму и их размер, обеспечив разумное оснащение питателей, элеватор будет работать долго и эффективно.
Высокоскоростные элеваторы способствуют более быстрой обращаемости ковшей, чем элеваторы с низкими скоростями. Забирается меньше зерна, но из-за оборачиваемости они обладают такой же производительностью, как и механизмы с большими емкостями.
При выборе устройства следует иметь в виду, что перемещаемый груз нужно предохранять от ударов о бока ковша и предыдущую емкость (это зависит от формы головки элеватора и расстояния между ковшами). В противном случае неизбежна поломка.
Цепной элеватор ковшового вида предназначен для транспортировки разных малокусковых (до 40 мм), порошкообразных продуктов, которые химически не агрессивны, с заполняемостью до 2,5 тонн на кубический метр, с температурой (по вертикали) до 150 градусов.
Элеваторы с такими показателями не применяют опасные материалы или те, которые производят взрывчатое пылеобразование и газы при перемещении.
Ковшовые элеваторы
Вместительные ковши используются для транспортирования легких сыпучих материалов. Если они плохо сыпучие, используются ковши мелкого размера. Цепные ковшовые элеваторы изготавливаются из нержавеющей стали или оцинкованной.
К положительным моментам относятся такие качества:
- полная пылезащита шахты механизма;
- самонесущая шахта;
- простота эксплуатации и инженерного обслуживания.
Цепные элеваторы ковшового типа очень надежны в процессе эксплуатации и способствуют охране окружающей среды.
Элеваторы силосного типа
Какие еще бывают элеваторы? Для сохранения и перемещения зерна предусмотрены силосные элеваторы. Прочные большие емкости предохраняют зернопродукцию от атмосферных осадков, грызунов и птиц.

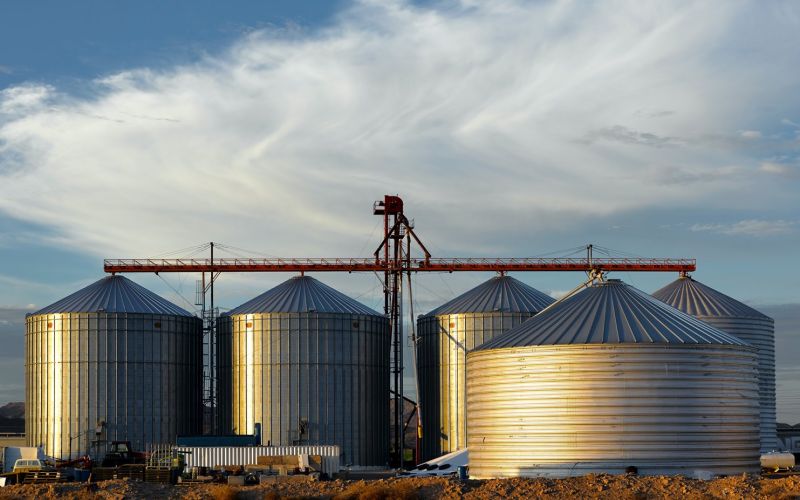

Зерновые элеваторы представляют собой современные комплексы с металлическими емкостями (силосы с подготовленным к хранению зерном). Размеры силосов выбираются в соответствии с проектом стандартного хранилища зерна, с учетом емкости, свободной площади, ветров и сейсмической активности.
Существуют следующие типы силосов для сохранности зерна:
- с ровным дном (крупные хранилища для длительного складирования с активной продувной вентиляцией);
- с коническим (конусообразным) днищем – для хранения оперативного запаса зерна, а также того, которое предназначено для отгрузки или не прошло еще подготовку для длительного хранения.
Основное различие между этими двумя типами силосов заключается не только в количестве хранимого зерна. Силосы с плоским дном в нижней части снабжены вентиляционными каналами, которые крепятся к капитальному основанию. Чтобы произвести разгрузку, понадобятся широкие приямки с конвейерами большой производительности. Последний слой зерна со дна выгружается шнековым транспортером.
Силосы с коническим дном крепятся к металлическим конструкциям, они практически вывешиваются. Это необходимо для поступления зерна самотеком через выходной люк. В проектировании таких силосов обязательно учитывается прочностная составляющая по причине нагрузки, появляющейся при выпуске зерна снизу.
Часто задаваемые вопросы о видах элеваторов
Что входит в состав элеватора?
Элеватор – это комплекс объектов, состоящий из рабочего здания, силосов, установок для погрузки и разгрузки зерна, зерносушилок и т. д. На территориях действующих предприятий строятся элеваторы с полным или сокращенным набором сооружений.
Как называется ковшовый элеватор?
Нория – это средство транспортировки, которое перемещает груз вертикально. Его еще называют ковшовым элеватором.
Что такое линейный элеватор?
Хранилище для накопления партий зерна для последующей отправки на производственный элеватор и его длительного хранения. Оно располагается на стыке железной дороги и автотрассы.
Элеваторы предназначены для решения сложнейших задач сохранности урожая зерновых. Какие бывают элеваторы? Заготовительные, промежуточные и производственные. Их работа может варьироваться с учетом логистики, типа зерновых продуктов, местонахождения территории и привязанности к другим объектам.
