Как сделать мини-трактор своими руками: 9 способов

Сохранить статью:

Из чего? Сделать мини-трактор своими руками можно практически из любой старой техники. Переделать под сельхознужды реально мотоблок, «Оку», «Жигули», «Ниву». Для самодельного агрегата потребуются донорские двигатель, рама, мосты.

Как? Чтобы сделать мини-трактор, надо обладать хотя бы минимальными знаниями в сварке, механике и электрике. Работы предстоит много, но начинать нужно с создания чертежа, на котором следует расписать все рабочие узлы.





Плюсы и минусы самодельного мини-трактора

Мини-трактор представляет собой компактную машину, мощности которой вполне хватает для возделывания 10 гектаров сельскохозяйственных угодий. Такие устройства часто можно встретить в деревне, где потребность в технике для обработки полей и уборки урожая постоянна, но не у всех есть возможность ее купить.

Плюсы и минусы самодельного мини-трактораПлюсы и минусы самодельного мини-трактора

Мини-тракторы достаточно популярны у деревенских жителей по нескольким причинам:

  • Удобное использование на небольших сельскохозяйственных площадях. Обычно такие устройства применяют при необходимости возделывания максимум трех гектаров полей, для более крупных угодий лучше использовать мощную заводскую технику.
  • Во многих местностях грунт практически не поддаётся ручной обработке. Это относится к каменистым или глинистым почвам. В таком случае использование механического оборудования просто необходимо. Мини-трактор за несколько часов позволит обработать поле, которое при ручном вскапывании отняло бы много дней.
  • Изготовить подобное устройство будет значительно дешевле, чем купить технику в магазине. Можно сделать мини-трактор своими руками в домашних условиях с двигателем от мотоблока, а остальные узлы создаются самостоятельно по уникальным чертежам.
  • Простое переоборудование и доработка. Эта возможность просчитывается заранее, и сделанные вручную детали изготавливаются так, чтобы при необходимости установка дополнительных устройств не вызывала проблем.
  • Малый вес мини-трактора позволит избежать чрезмерной нагрузки на грунт. Эта особенность важна при культивации, уборке урожая, окучивании.

Значительным минусом мини-трактора является использование в его конструкции уникальных запчастей, поэтому в случае поломки найти аналог и произвести ремонт будет затруднительно. Этот момент также нужно учитывать еще на этапе проектирования.

Кроме того, на мини-тракторе нельзя будет передвигаться по дорогам общего пользования. Для этого потребуется пройти процедуры осмотра и регистрации в органах Гостехнадзора. В противном случае использование мини-трактора в дорожном движении обернётся для его владельца крупным штрафом.

Сферы применения самодельного мини-трактора

Самодельный мини-трактор имеет достаточную мощность, чтобы заменить заводские модели, например, «Беларус 132н», «Булат 120», «Уралец», «Скаут».

Сферы применения самодельного мини-трактораСферы применения самодельного мини-трактора

Различия в мощности и производительности могут быть, и они видны при выполнении сравнительных испытаний, но на практике особенности оказываются незначительными.

Мини-трактор используется в основном для выполнения сельскохозяйственных работ. Понятие включает в себя широкий круг мероприятий по выращиванию и уборке урожая, среди них:

  • Распашка поля для возделывания агрокультур.
  • Культивирование грунта, уничтожение сорняков.
  • Боронирование почвы.
  • Выполнение посевных работ.
  • Посадка и уборка картофельных культур.

Этими задачами возможности использования мини-трактора не исчерпываются. Сферу его применения можно расширить, если на этапе конструирования заранее предусмотреть устройства для крепления дополнительного оборудования.

При грамотном проектировании самодельный трактор вполне подойдет и для таких задач, как:

  • Перевозка грузов (строительные материалы, дрова, мусор и т.д.).
  • Уборка снега в зимний сезон.
  • Стрижка газона, заготовка корма для скота.

Таким образом, мини-трактор значительно облегчит быт и работу жителя деревни, выполняя большинство задач, для которых используется тяжёлая и дорогостоящая техника. Важным его преимуществом является возможность сборки из старых или ненужных запчастей, что позволяет сэкономить на приобретении новых агрегатов.

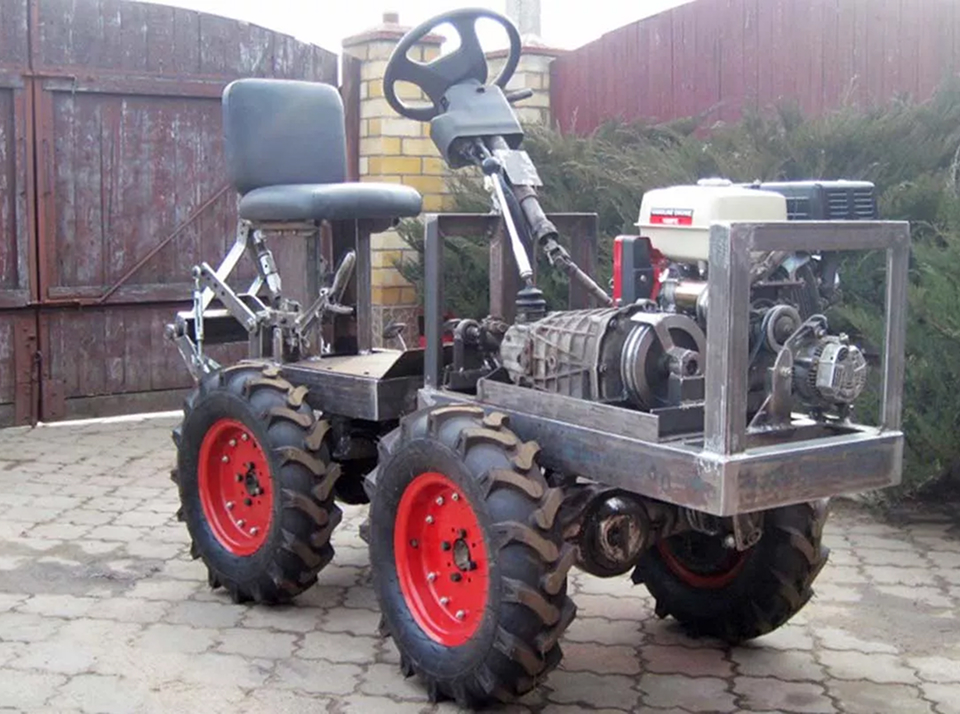

С чего начать сборку самодельного мини-трактора

Разработка любого технического устройства начинается с изучения чертежей аналогов и составления собственного проекта. На этом этапе необходимо определить общую компоновку конструкции, места установки агрегатов, их форму, размеры и др. Без проекта трактор получится ненадежным и неудобным в эксплуатации.

С чего начать сборку самодельного мини-трактораС чего начать сборку самодельного мини-трактора

При разработке проекта необходимо принимать во внимание следующие моменты:

  • Передняя подвеска должна быть дополнительно усилена.
  • В чертеже нужно указать все изменения, вносимые в ходовую часть.
  • Мотор должен быть расположен под водительским сиденьем.
  • Двигатель надо закрыть кожухом.
  • Обязательно указывается место размещения топливного бака.
  • Если мини-трактор делается из автомобиля ВАЗ, для повышения маневренности и удобства использования раму можно укоротить.
  • При таких манипуляциях мост, соответственно, смещается.
Эти правила помогут составить проект надежного и эффективного мини-трактора, который можно будет использовать не только в поле, но и на придомовой территории.

При составлении плана работы нужно подготовить запчасти и узлы, необходимые для сборки машины. Основным агрегатом является двигатель. Также к числу важнейших элементов относятся следующие устройства:

  • Коробка переключения передач.
  • Сиденье водителя и блок рулевого управления.
  • Колеса задней оси. Спереди вполне можно поставить снятые с обычного мотоблока.
  • Передний и задний мосты. Габариты деталей можно подогнать под размер рамы и иных агрегатов.

Хит продаж

Трактор Lovol Foton TB-504 GIII
Мощность, л.с. 50
Дорожный просвет, см 31
Размер задних колес : 12,4" - 28"
Минитрактор Уралец-2204 (4×4)
Колесная формула: 4х4
Мощность, л.с. 24
Гидроусилитель руля Да
Трактор СКАУТ TB-804С
Двигатель Laidong kM4100ZT4-53 (Stage II)
Мощность, л.с. 80
Тип коробки передач Механическая
Трактор колесный ULAN-RT 1304
Двигатель LR6М5-23
Мощность, л.с. 130
Крутящий момент, Нм 490
Трактор колесный ULAN-RT 2204
Мощность, л.с. 220
Максимальный крутящий момент, Нм 1110 Нм/1400 об/мин
Количество цилиндров 6-и цилиндровый, рядный
Минитрактор Уралец-224 (4×4)
Колесная формула: 4 × 4
Тип охлаждения: Жидкостная
Габариты (ДхШхВ), мм 2410x1300x1970 мм
Трактор LOVOL TB 754
Модель двигателя A4K43T75
Тип двигателя дизельный
Мощность двигателя 75 л.с.
ТРАКТОР LOVOL FOTON TB-604 III
Мощность двигателя, л.с. 60
Тип двигателя дизельный
Охлаждение Жидкостное
Трактор СКАУТ ТЕ-504С
Конструкционный вес, без навесного оборудования, кг 2100
Тяговое усилие на крюке, кН 7,8
Тип коробки передач Механическая КПП "TE" с понижающим редуктором
Трактор СКАУТ TC-1304C
Тяговое усилие на крюке, кН 29,3
Тип коробки передач Механическая КПП "TC"
Количество передач 16F + 8R
Минитрактор Уралец-254
Трансмиссия 4х4
Модель двигателя KM-385ВТ
Количество цилиндров 3
Трактор СКАУТ TY-254С
Тяговое усилие на крюке, кН 5,8
Тип коробки передач Механическая КПП "TY" с боковым переключением передач
Количество передач (4F + 1R) x 2
Трактор СКАУТ TC-1804C
Тяговое усилие на крюке, кН 38,7
Тип коробки передач Механическая КПП "TC"
Количество передач 16F + 8R
Трактор Solis-Gold | Солис-Голд 26С Mit 4x4 HST STD agri 6.00-12 / 8.3-20 (c ПСМ)
Тяговый класс трактора 0,6
Производительность насоса, л/мин 16.5
Количество гидровыходов : 2
Трактор Solis-Gold | Солис-Голд 16 4x4 6+2 STD agri 5-12 / 8-18 (c ПСМ)
Тяговый класс трактора 0,4
Производительность насоса, л/мин 12
Количество гидровыходов : Нет
Трактор СКАУТ TB-904С
Тяговое усилие на крюке, кН 15,1
Тип коробки передач Механическая реверсивная КПП "TB"
Количество передач 12F + 12R
Трактор Solis-Gold | Солис-Голд 60GС A/С 4x4 12+12 Carraro Radial аgri 280-70R18 / 360-70R28 (с ПСМ)
Тяговый класс трактора 1,6
Производительность насоса, л/мин 45
Количество гидровыходов : 4 + гидровыход на тормоз прицепа
Трактор Solis-Gold | Солис-Голд 26 Mit 4x4 9+9 Industrial 23X8,5-12 / 33X15,5-16,5 (с ПСМ)
Тяговый класс трактора 0,6
Производительность насоса, л/мин 16,5
Количество гидровыходов : 2
Минитрактор СКАУТ TB-604С
Тяговое усилие на крюке, кН 15,1
Количество передач 12F + 12R
Тип коробки передач Механическая реверсивная КПП "TB"
Перейти в каталог

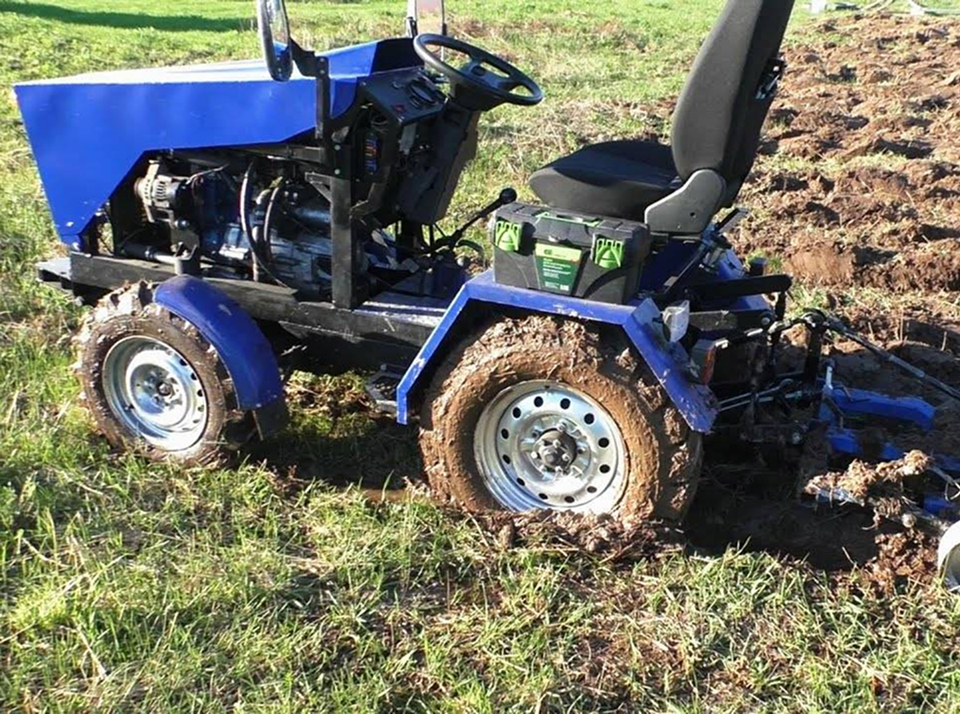

Как сделать мини-трактор из «Оки» своими руками

Автомобиль «Ока» идеально подойдет для сборки мини-трактора. Практически в неизменном виде можно использовать колеса, мотор, топливный бак, подвеску. Получившаяся машина будет отличаться высокой мощностью и низким расходом горючего, она сможет успешно справляться со следующими работами:

  • окучивание полей;
  • обработка почв;
  • распашка земли;
  • перевозка грузов.

Как сделать мини-трактор из «Оки» своими рукамиКак сделать мини-трактор из «Оки» своими руками

От автомобиля «Ока» можно позаимствовать следующие агрегаты:

  • двигатель;
  • подвеска;
  • мосты;
  • коробка переключения передач;
  • колеса;
  • рулевые тяги;
  • шасси.

Для сборки понадобится ряд материалов и инструментов:

  • Сварочный аппарат.
  • Гаечные ключи.
  • Отвёртки.
  • Турбина.
  • Листовой металл.

Для изготовления рамы потребуются два лонжерона, для них подойдут швеллеры 10. Также будут нужны два траверса (12 и 16). Поперечные крепления можно изготовить из уголка на 6 мм. В качестве силовой установки желательно использовать четырёхцилиндровый двигатель на 45 лошадиных сил, поскольку он оснащается системой воздушного охлаждения. Изменения в конструкцию мостов можно не вносить. Для изготовления подвески необходимо соединить коробку передач с несущей рамой. У мотора обрезается задняя стенка маховика, в центре делается отверстие.



Для обеспечения постоянного давления в гидросистеме используется насос, устанавливаемый рядом с валом. Колеса управляются при помощи редуктора. Если планируется использовать трактор на пересеченной местности, то их лучше ставить большого диаметра – до 24 дюймов. Как правило, в подобных конструкциях рессоры не предусмотрены. И задние, и передние лонжероны должны быть усилены. Коробка переключения передач от «Оки» вполне подойдет в неизменном виде.

Установка мотора еще мощнее – от УД2 – даст возможность обрабатывать большие участки и транспортировать тяжёлые грузы. На завершающем этапе сборки устанавливаются кабина, топливный бак, а также приборы освещения.

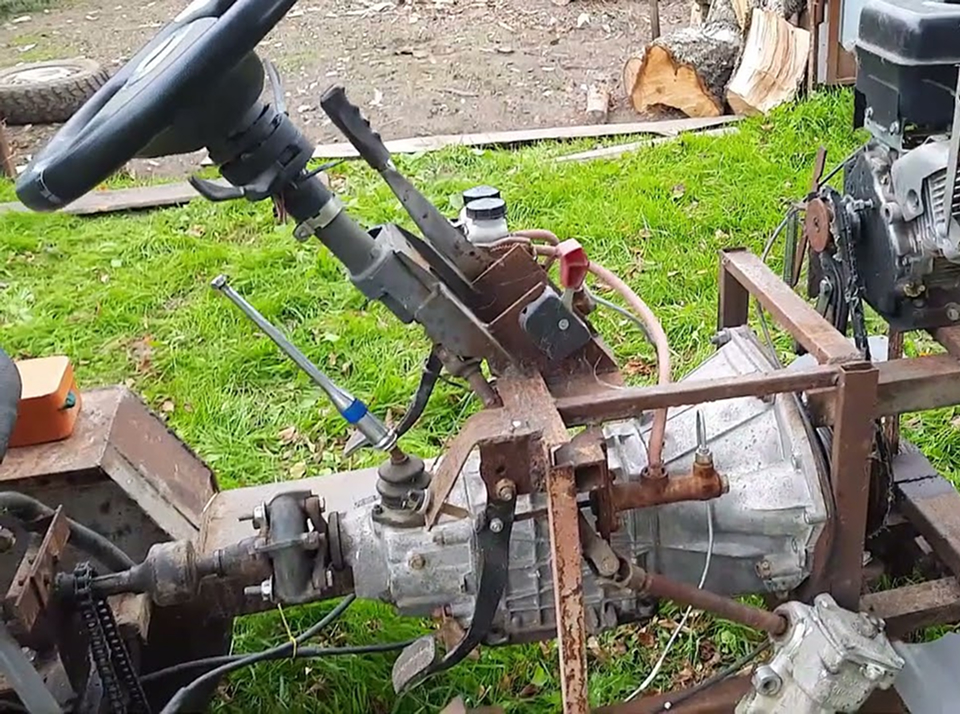

Как сделать мини-трактор из «Жигулей»

Сделать мини-трактор своими руками из «Жигулей» – оптимальный вариант. Для этого автомобиля можно без труда найти необходимые запчасти. Значительный минус в этом случае заключается только в двигателе. Он работает на бензине, поэтому придется нести повышенные расходы на топливо по сравнению с использованием дизельной силовой установки. Компоновка мини-трактора характеризуется размещением мотора перед водителем, двигатель должен закрываться защитным экраном. Для изготовления рамы используются уголки 4 мм, размер ее – 1,2*2,1 м. Топливный бак устанавливается сзади и может быть сделан из жести или позаимствован от любого легкового транспортного средства.

Как сделать мини-трактор из «Жигулей»Как сделать мини-трактор из «Жигулей»

Передняя трансмиссия дополнительно усиливается, привод делается на все четыре колеса. Сборка выполняется в следующей последовательности:

  1. Разрабатывается проект.
  2. Делается рама.
  3. Изготавливается кузов.
  4. Собираются все основные узлы.
  5. Монтируется рулевое управление.

Мини-трактор, сделанный из «Жигулей», обладает высокой производительностью и может перевозить грузы до 500 кг. Для сборки подойдут запчасти и от других транспортных средств. Так, можно использовать коробку передач от ГАЗ-53, колеса от МТЗ-84. При установке последних, скорее всего, придется укрепить мосты и заменить тормоза.

Двигатель на «Жигулях» обладает мощностью 59,4 л. с. и объёмом 0,65 литра. Мотор отличается хорошим балансом силы и расхода топлива. Создавая мини-трактор из данного автомобиля, необходимо тщательно проработать чертеж и размещение критически важных узлов. Заранее определяется расположение следующих агрегатов:

  • коробка передач;
  • топливный бак;
  • двигатель;
  • защитный экран;
  • кабина.

Раму желательно укоротить, а подвеску установить более мощную. Для коробки передач подойдет агрегат от ГАЗ-53. Задний мост и рулевой механизм можно оставить от ВАЗа. Если планируется в дальнейшем установить полный привод, то мотор должен иметь мощность не менее 42 лошадиных сил. В этом случае ТС сможет эксплуатироваться с гидравлическим ВОМ и перевозить тяжелые грузы.

При сборке трактора из модели ВАЗа алгоритм следующий:

  1. Сварка рамы.
  2. Установка трансмиссии.
  3. Монтаж колес и топливного бака.
  4. Установка двигателя и подвески.
  5. Монтаж кабины и кожуха на мотор.

Ответственный этап сборки – укорачивание заднего моста. Последовательность работ следующая:

  1. Срезается чашка, убирается кольцо фланца.
  2. Вынимается и протачивается полуось.
  3. Сверлится отверстие внутри чашки.
  4. Производятся выравнивание и сварка полуосей.
  5. Устанавливаются мосты в готовую выемку.
  6. Выполняются сварные работы.
  7. Прикрепляются мосты к раме посредством V-конструкции.

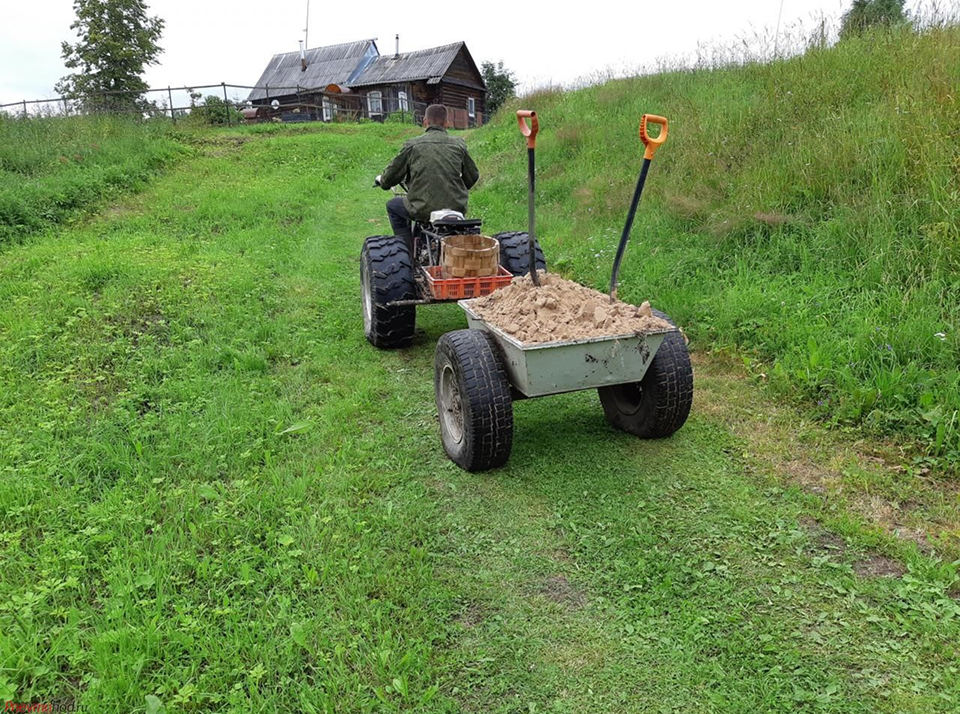

Как сделать мини-трактор из «Нивы»

Перед сборкой мини-трактора необходимо подготовить два чертежа. На первом должны быть отмечены размеры и расположение отдельных узлов, порядок установки, а на втором – общий вид готовой машины, нарисованный от руки. Последняя схема нужна, чтобы можно было ориентироваться на нее и контролировать правильность монтажа деталей.

Как сделать мини-трактор из «Нивы»Как сделать мини-трактор из «Нивы»

После тщательного изучения чертежей можно переходить к подбору запчастей. В идеале должны браться детали одного транспортного средства. Если такой возможности нет, то ничего не остается, кроме как брать узлы нескольких машин одной модели. Принимая решение о возможности использовании запчасти, необходимо удостоверится в отсутствии повреждений.

Если для сборки мини-трактора используется «Нива-2121», алгоритм действий следующий:

  • Монтаж прочной несущей рамы

    Для ее изготовления можно взять металлические швеллеры для лонжеронов и трубы для поперечных балок. Для соединения элементов каркаса используется сварка. Для усиления на стыках продольных и поперечных элементов приваривают металлические уголки, которые повышают жесткость конструкции. По окончании рама грунтуется и покрывается слоем краски, необходимой не столько для презентабельного внешнего вида, сколько для защиты от ржавчины. Также подойдет готовый рамный каркас от старого автомобиля, но найти его непросто.

  • После высыхания краски на раму устанавливаются мосты

    Мосты можно закрепить при помощи шарниров, подвешенных к подшипникам. Это позволит компенсировать колебания, которые будет испытывать машина при движении по бездорожью.

  • На раму крепится трансмиссионный механизм вместе с раздаточной коробкой от «Нивы», а также колеса

    Шины должны иметь глубокий протектор, иначе не удастся обеспечить достаточное сцепление с грунтом при выполнении земляных работ. Давление в камерах не должно превышать 2,1 атмосфер. При движении трактора по дороге оно повышается, и при избыточной накачке шины могут просто лопнуть.

  • Монтаж силовой установки от «Нивы» и ее настройка

    Сначала делается металлическая платформа, на которую укладывается толстый слой резины, позволяющий компенсировать колебания мотора. Силовая установка закрывается защитным экраном, который предотвратит контакт с нагретыми деталями двигателя.

  • Устанавливается гидравлическая система и ВОМ

    Зона расположения выбирается с учетом нужд водителя. Если трактор проектируется для работы в качестве экскаватора, то есть необходима установка ковша, гидравлика должна размещаться в передней части. Если нужны плуг, борона, культиватор, то навес лучше перемесить в заднюю. Желательно, чтобы гидравлический механизм и ВОМ монтировались в сборе.

    Как сделать мини-трактор из «Нивы»
  • Установка на трактор кабины и навеса

    Сначала изготавливается отдельная жёсткая рама, на которую затем ставится сама кабина из листов стали толщиной не менее 5 мм.

  • В зависимости от размеров кабины устанавливается водительское место

    Сиденье желательно поставить в задней части, перед специалистом должны размещаться ВОМ, рычаги управления, коробка передач, рулевое колесо.

После сборки мини-трактор должен пройти испытания. Этот процесс, как правило, растягивается на несколько дней, и по соображениям безопасности торопиться не следует. В топливный бак заливается бензин/дизель, в силовую установку – масло, в радиатор – дистиллированная вода. После запуска машина должна двигаться с умеренной скоростью и без резких поворотов.

Если все механизмы работают нормально, то можно испытать трактор на бездорожье. О наличии дефектов при сборке свидетельствуют скрипы – необходимо еще раз подтянуть все болтовые соединения. Далее проверяется функционирование гидравлической системы. На навес устанавливается борона/плуг. Трактор при распашке не должен пробуксовывать или кренится в сторону.

6 вариантов из чего еще можно сделать мини-трактор своими руками

  • Из «Запорожца»

    Для создания мини-трактора подойдет всем известный «Запорожец», однако его детали и узлы потребуют доработки. В частности, необходимо укоротить задний и передний мосты. Собственная коробка переключения передач достаточно слабая, поэтому используйте вместо неё вазовскую. Гидравлическую систему можно сохранить, но лучше заменить шланги и штуцеры. Для кабины пойдут металлические трубы диаметром 5 мм (каркас), фанера/ПВХ-панели (обшивка). Силовую установку можно сохранить, но лучше взять помощнее, иначе грузоподъёмность трактора будет не слишком высокой. Коробка передач от ВАЗа дает возможности установки любого навесного оборудования. Все детали, узлы до начала сборки тщательно проверьте на наличие повреждений.

    6 вариантов из чего еще можно сделать мини-трактор своими руками
  • Из грузового мотороллера

    При использовании агрегатов от мотороллера, например, от «Тула 210», масса трактора не превысит 90 килограммов. Сборка аппарата из узлов запчастей одного и того же транспортного средства избавит от необходимости подгонки и дополнительной обработки деталей. На вал двигателя устанавливается магнето с одним полюсом. Применение бортовых редукторов позволит выполнять задания на минимальной скорости без падения мощности. Эта особенность важна при посевных работах и уборке урожая.

    Для рамы используются уголки на 4 мм. Топливный бак можно поставить от любого легкового авто или вырезать его из листов металла толщиной не менее 2 мм. Готовый трактор позволит легко перевозить грузы до 300 килограммов, а также вспахивать землю на глубину до 17 см.

  • Двигатель аппаратов от ЗиД

    Четырёхтактная силовая установка от ЗиД имеет мощность 4,5 лошадиных силы и объем 0,52 литра. Она хорошо подойдет для распашки территории до трех гектаров.

    Устройство двигателя достаточно простое, поэтому он удобен в обслуживании и при конструировании разных самоделок. Приобрести такой мотор можно в Интернете.

  • Двигатель УД-25

    В настоящее время данная модель двигателя не выпускается, поэтому можно приобрести лишь бывшие в использовании экземпляры по цене от 5 000 до 8 000 руб. в зависимости от состояния.

    Мотор имеет объем 0,42 литра и обеспечивает мощность 11 лошадиных сил.

  • Мини-трактор из «Муравья»

    Мотороллер «Муравей» позволяет значительно упростить процесс сборки мини-трактора. Преимуществом такой конструкции является мощный двигатель с четырёхскоростной коробкой передач. Задний привод также можно использовать, однако в этом случае необходимо заменить ступицы, чтобы поставить колеса большого диаметра.

    Мини-трактор из «Муравья»

    Управление делается по аналогии с автомобильными механизмами – с балкой и рулевой трапецией. В этом случае повысится грузоподъёмность передней части и общий баланс конструкции.

  • Гусеничный трактор своими руками p>Гусеничный трактор создаёт минимальное давление на почву за счет большей площади опоры. Такие машины отличаются высокой мощностью и проходимостью.

    Для самостоятельного изготовления гусеничного мини-трактора потребуются следующие детали:

    • Рама. Делается из труб или швеллера.
    • Мотор. Гусеничной машине лучше подходит дизельная силовая установка.
    • Ведущий мост. Допускается использование готовой части легкового автомобиля, однако конструкцию необходимо сделать короче.
    • Коробка переключения передач. Лучше всего подойдет от ГАЗ-53.
    • Сцепление. Можно использовать механизм от ГАЗ-52.
    • Гусеницы. Хорошо сделать их из шин с тяжелой техники – трактора или грузового автомобиля (от двух отрезаются боковые части, а затем покрышки устанавливаются на колеса).

    Для управления машиной необходимо использовать дифференциал, позволяющий отключать от привода правое и левое колесо. Тормоз на всех них должен быть отдельным. При нажатии на него переключается дифференциал, в результате которого одно колесо останавливается, а второе по-прежнему вращается. За счет этого происходит поворот ТС в нужном направлении.

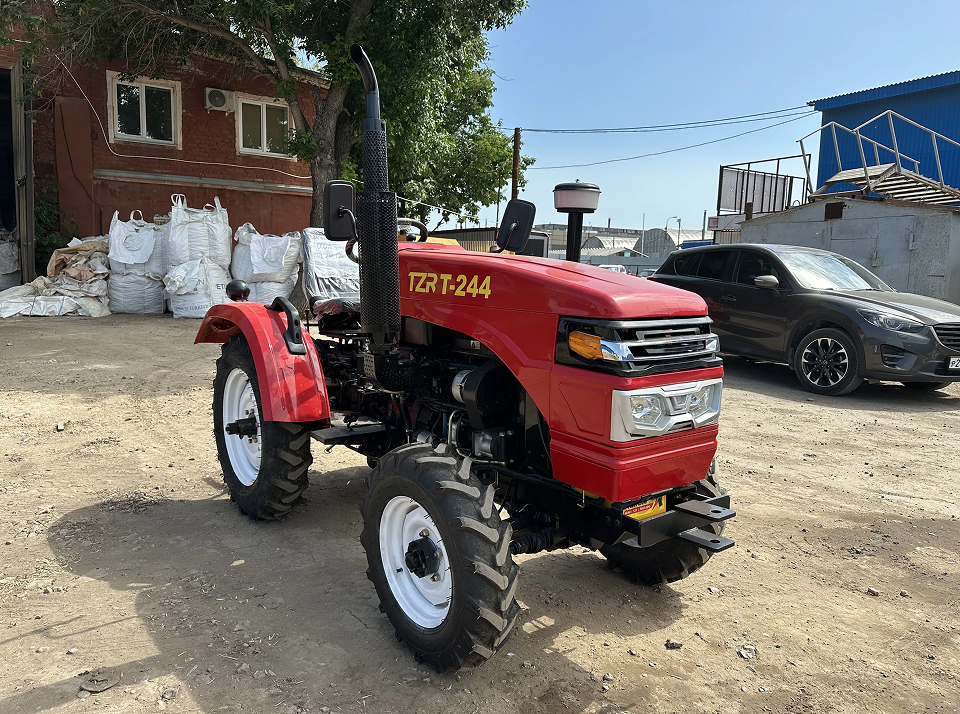

Что дешевле – сделать своими руками мини-трактор или купить готовый

В последние годы на рынке появились готовые мини-тракторы для сельскохозяйственных работ, которые имеют вполне доступную цену. Наиболее дешевые аппараты стоят около 100 000 рублей, за 150 000–200 000 руб. можно найти машину, выполняющую практически все необходимое.

Что дешевле – сделать своими руками мини-трактор или купить готовыйЧто дешевле – сделать своими руками мини-трактор или купить готовый

До появления подобных машин можно было только сделать мини-трактор своими руками с нужными размерами. Теперь при составлении чертежа следует считать, в какую стоимость обойдётся самоделка, и сколько времени все это займет. Если у вас есть опыт сборки автомобильных механизмов и хочется сделать трактор своими руками, то вопрос о покупке готовой машины обычно не возникает. Но при отсутствии деталей и узлов, возможности найти их, без навыков работы на слесарном оборудовании, проще и быстрее купить аппарат в магазине.

На практике в девяти из 10 случаев самодельный трактор дороже, однако он обладает неоспоримым преимуществом. В ходе проектирования и сборки в машину закладываются те возможности, которые необходимы мастеру, он может предусмотреть переоборудование и установку дополнительных узлов. Заводские трактора, в свою очередь, обычно имеют ограниченные варианты внесения изменений в конструкцию. Именно возможность оставить на самодельном тракторе только необходимое и убрать все ненужное заставляет многих отказаться от похода в магазин. Можно, например, найти в продаже модели, оснащённые ксеноновыми фарами, но зачем они нужны в поле?

Основная проблема при изготовлении самоделки сводится к поиску всех необходимых механизмов и узлов, их сборке и подгонке. Даже если в гараже стоит раритетный «Запорожец», далеко не каждый автовладелец захочет пилить его болгаркой и создавать из запчастей трактор без гарантии нормальной работы. Мини-авто из магазина обычно пригодно для универсального использования, но часто не может выполнять специфические задачи. При грамотных проектировании и сборке самодельной машины такая проблема исключена.

Что дешевле – сделать своими руками мини-трактор или купить готовыйЧто дешевле – сделать своими руками мини-трактор или купить готовый

Широкий выбор мини-тракторов от отечественных и зарубежных производителей можно найти в магазинах компании «Центр технического оборудования». Возможны поставки не только в Россию, но и в страны СНГ. С полным модельным рядом можно ознакомиться на официальном сайте компании.
